LBJ-10型电流互感器为环氧村脂浇注半封闭穿墙式结构,供额定电压10KV,额定频率50Hz的电力系统中供电流、电能测量及继电保护用。

LBJ-10型电流互感器技术参数

产品型号	额定电压比(KV)	级次组合	准确级次及额定输出(VA)			准确极限值系数	额定短时热电流(KA)	额定动稳定电流(KA)	总重(kg)
			0.2	0.5	10P
LBJ-10	600-800/5	0.2/10P 0.5/10P 10P/10P	10 20-50	20 20-60	20 25	15			43 55
	1000-1500/5
	2000/5
	3000/5
	4000/5
	5000/5
	6000/5
	8000/5

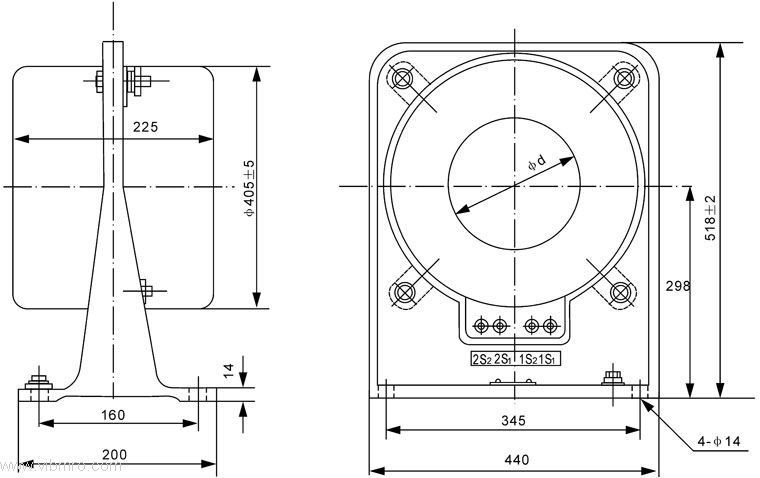

外型尺寸图

l1n(A)	d
600-4000	φ150
5000-8000	φ305
